JH系列酒精回收塔

酒精回收塔由塔釜、塔身、冷凝器、冷却器、缓冲罐、高位贮罐六个部分组成，可用于制药、食品、化工等行业的稀酒精回收，本设备与物料部分均采用0Cr18Ni9不锈钢制造，具有良好的耐腐蚀性能，经久耐用，符合GMP

标准要求 JH200 JH300 JH400 JH500 JH600 JH800 塔容积(L) 640 1220 1450 2300 2500 3200 塔身高度(mm) 8000 10000 12000 15000 15000 15000 高位罐容积(L) 300 400 650 800 1000 1500 冷凝面积(m2) 5 9 11 18 25 45 冷却面积(m2) 1 1.5 2.2 4 6 8 换热面积(m2) 3.0 6 6.5 10 15 26 回收能力(kg/h) 45-50 90-100 150-160 280-300 420-440 600-620 设备重量(kg) 1100 1900 2300 3800 4500 6800 外形尺寸(长×宽×高)(mm) 2300×700×9300 2600×800×12500 2500×1000×15000 3000×1200×18000 3500×1400×18000 4200×1800×18000 回收浓度(%) >90 填料形式 陶瓷波纹或不锈钢波纹填料 容器类别 一类

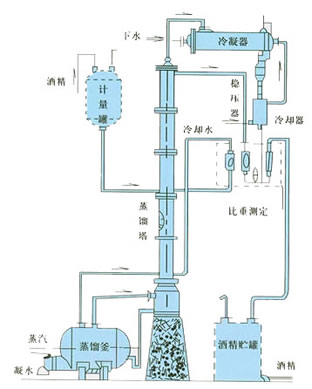

甲醇、乙醇蒸馏装置

本装置适用于制药、食品、轻工、化工等行业的稀酒精回收。也适用于甲醇等其他溶媒的蒸馏。本装置根据用户的要求，可将30℃左右的稀酒精蒸馏至90℃-95℃酒精，成品酒精度要求越高，可加大回流比，但产量则相应降低。W型也可用于甲醇等蒸馏。W型为间歇式，ZW型为连。 型号 塔径　 30 o -40 o 进料的生产能力　 60 o -80 o 进料的生产能力　 (mm) 90 o <95 o 90 o <95 o W-200 ￠ 200 35 26 45 36 W-300 ￠ 300 80 61 100 80 W-400 ￠ 400 150 120 180 140 W-500 ￠ 500 230 185 275 220 W-600 ￠ 600 335 270 400 320 ZW-200 ￠ 200 95 >95 o 60 110 >95 o 80 ZW-300 ￠ 300 200 120 240 165 ZW-400 ￠ 400 360 230 420 300

甲醇、乙醇蒸馏装置

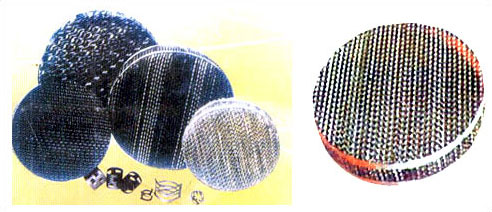

我厂在上海化工研究院指导下，专业生产新型 高效波纹规整填料及散堆填料 ，可采用不锈钢、铜 、铝、纯钛、钼五钛、等材质来制作。在香料、农药、精细化工、石油化工等领域得到广泛应用。 规整填料分为网孔、丝网、孔板、压延孔板等。 散堆填料主要有：金属鲍尔环填料、金属阶梯环填料、金属环矩鞍即金属英特洛斯填料。 我厂在上海化工研究院指导下，专业生产新型高效波纹规整填料及散堆填料，可采用不锈钢、铜 、铝、纯钛、钼五钛、等材质制作。在香料、农药、精细化工、石油化工等领域得到广泛的应用。 规整填料分为网孔、丝网、孔板、压延孔板等。 散堆填料主要有：金属鲍尔环填料、金属阶梯环填料、金属环矩鞍即金属英特洛斯填料 。

sw型网孔波纹填料几何特性参数

填料型号 材质 峰高h mm 比表面积m2/m2 水力直径ah/mm 倾斜角 空隙率% f因子m/s kg/m2 理论塔板no/m 压力降mmhg/m SW-1型 不锈钢 4.5 643 5.7 45 91.6 1.4-2.2 5-8 2-3.5 SW-1型 6.5 450 9 30 95.5 1.5 4-5 1.6-1.8

丝网波纹填料几何特性参数SC=CY SB=BX

填料型号 材质 峰高h mm 比表面积m2/m2 水力直径ah/mm 倾斜角 空隙率% f因子m/s kg/m2 理论塔板no/m 压力降mmhg/m CY 不锈钢 4.3 700 5 45 87-90 1.3-2.4 6-9 5 BX 6.3 500 7.3 30 95 2-2.4 4-5 1.5

孔板波纹填料几何特性参数

填料型号 材质 峰高h mm 比表面积m2/m2 水力直径ah/mm 倾斜角 空隙率% f因子m/s kg/m2 理论塔板no/m 压力降mmhg/m SM125 不锈钢 24 125 35 45 98.5 3 1-1.2 1.5 SM225 12 250 15.8 45 97 2.6 2-3 1.5-2 SM325 8 350 12 45 95 2 3.5-4 1.5 SM425 6.5 450 9 45 93 1.5 3-1 1.8

压延孔板波纹填料几何特性参数

填料型号 材质 理论塔板no/m 峰高h mm 空隙率% 比表面积m2/m2 压力降mmhg/m f因子m/s kg/m2 700Y 不锈钢 5-7 4.3 85 700 7 1.6 500X 3-4 6.3 90 500 2 2.1 250Y 2.5-3 97 250 2.25 2.6

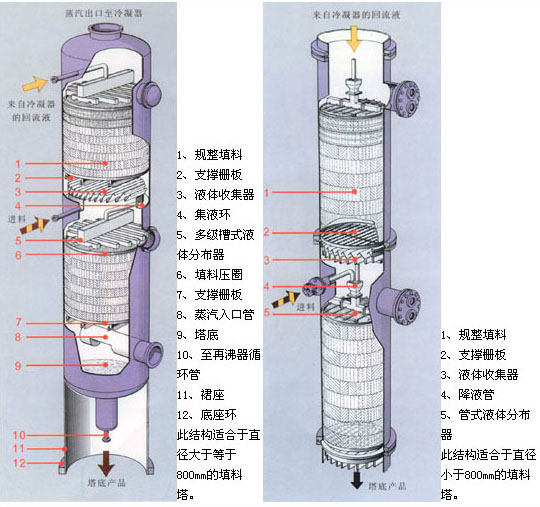

填料塔

规整填料塔的分离性能取决于内件，即填料、分布器、收集器等。同时也取决于许多参数，如气体负荷、液体负荷、物料性质、操作压力、填料湿润性能和液体分布不均匀等等。至今不能由填料的几何形状来精确计算塔的分离性能，需要通过填料塔的理论和不同条件下通过试验塔来测定准确数据。用户可根据资料以一级近似程度确定塔的尺寸和需要的填料高度。如果需要经济、合理的结构形式，我厂愿与用户密切合作。

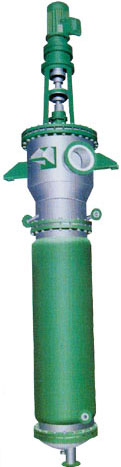

离心式刮板薄膜蒸发器

概述 ：       刮板式薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸馏设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，可广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。       离心式刮板薄膜蒸发器 采用国外先进技术，在国内刮板式薄膜蒸发器领域内具有较高地位。本设备曾作为"刮板式真空炼密机组"的主机，并荣获国家医药管理局科技进步三等奖。       性能与特点       本设备采用离心式滑动沟槽转子，是目前新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40-69%，它具有下列性能与特点：       1、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2·hr，热效率高。       2、物料加热时间短，约5秒至10秒之间，且在真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。       3、适应粘度变化范围广，高低粘度物均可以处理，物料粘度可高达10万厘泊（CP）       4、改变刮板沟槽旋转方向，可以调节物料在蒸发器的打理时间。       5、蒸发段筒体内壁经过精密镗削并抛光处理，表面不易产生结焦、结垢。       6、操作方便，产品指标调节容易，在密闭条件下，可以自控进行连续性生产。       7、设备占地面积小，结构简单，维修方便，清洗容易。

主要技术参数

项目型号 LG0.8 LG1.5 LG2.5 LG4 LG6 LG10 换热面积 m2 0.8 1.5 2.5 4 6 10 蒸汽压力 MPa 0.3 0.3 0.3 0.3 0.3 0.3 真空度 KP 70 70 70 70 70 70 蒸发量 kg/n 160 300 500 800 1200 2000 能耗 kg/n 168 315 525 840 1260 2100 电机功率 KW 1.1 1.5 2.2 4 5.5 11 转速 rpm 300 300 280 134 134 88 设备高度 mm 2500 3295 4100 5180 5800 7800

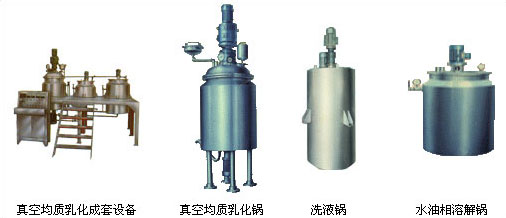

真空均质乳化设备

50L--2000LEV、CM系列真空均质乳化设备       用途 ：       EV、CM型系列乳化锅是我厂制造的新型真空乳化装置，该装置吸收了国内外同类产品的优点，由有关专家成功设计，结构新颖，乳化效果好，能耗小，使用可靠，锅内外抛光处理，美观大方。       EV型特点：       乳化锅乳化过程是在全密封条件下进行的，锅内物料通过下均质机的高速内循环剪切混合乳化，上刮板搅拌器在运转时产生离心作用，使四氟刮板紧贴锅壁，有效的解决了锅壁沾料问题，有效防止了灰尘和微生物的污染，乳化后的产品光亮细腻，颗粒直径最小可达3~5μm。       CM型特点：       该种型号乳化锅是在引进设备的基础上改进的，是目前国内生产中高档乳剂，膏霜类产品必备设备，设计合理、工艺先进，各项技术参数均可与八十年代同类产品相比美，比意大利TE-3型和日本YQ型真空均质乳化锅均质系统的剪切次数大2倍以上，物料均质后细腻均匀、光亮度特别好。该设备的均质系统采用推进挤压蜗轮剪切结构，物料由推进叶轮送至均质机，通过叶齿蜗轮（动态）和二个固定齿圈进行均质工作，当叶轮高速旋转时产生的吸力将物料先后推进挤压和蜗轮剪切达到均质目的。均质机工作时，可根据物料粘度的不同情况，关闭锅体与均质机管路之间的阀门进行内循环和外循环均质，可以保证全部物料有机会均等乳化。同时，均质机可兼作出料泵和清洗泵之用。先进的刮板搅拌器在运转时产生的离心率作用下聚四氟乙烯刮板紧贴锅壁，有效地解决了锅壁沾料问题，不留死角，理想的变频调速装置可使其转速任意无级调速。该设备在锅台上装有独特的视镜装置，配有封闭式照明灯，供操作人员随时观察物料乳化情况。整套设备加热、冷却在同一夹套内完成，夹套外设有硅酸铝保温层，层外有抛光至镜面的不锈钢装饰板，一则可节省加热、冷却时间，二则可防止操作工人烫伤，确保生产安全。

储罐、塔槽、运输槽

L2 铝制汽车运输槽车 0.5M 3 -10M3       L2 铝制卧式、立式贮槽 0.5M 3 -3000M3       A3 铝制汽车运输槽车 0.5M 3 -10M3       A3 铝制卧式、立式贮槽 0.5M 3 -3000M3       不锈钢贮槽、计量槽可按用户需求制造。

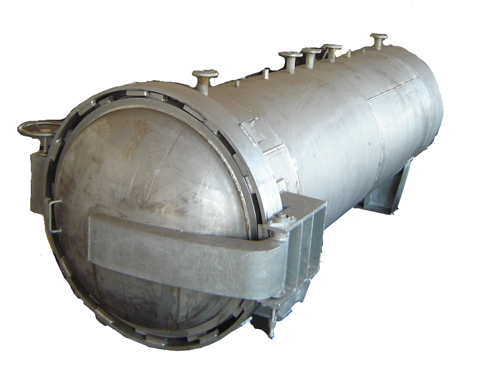

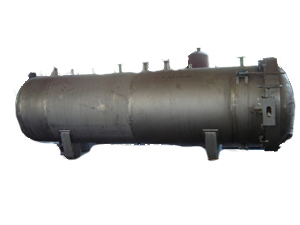

杀菌锅、消毒管

该设备为杀菌锅有称消毒锅主要适用于竹木制品行业食品加工水泥制品电杆加工行业。材料由不锈钢——Q235A-B材质两种       规格有：       ￠1000×4--15米       ￠1200×4--15米       ￠1400×4--15米       ￠1600×4--15米       ￠1800×4--15米       ￠2000×4--15米       ￠2200×4--15米

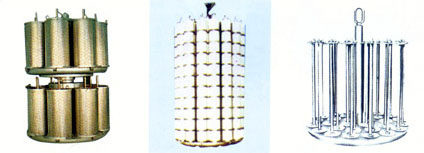

吊笼式纱架 ● 维纱筒/弹簧/纱管纱架 ● 锥纱筒

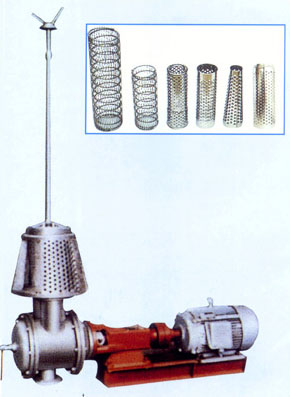

新型离心泵 ● 纱竹

DT-94型筒子纱脱机

产品用途 该机适用于筒子纱脱水 技术参数 规格 直径1200mm 一次装入数量 标准筒子纱48只 转筒速度 700转/分

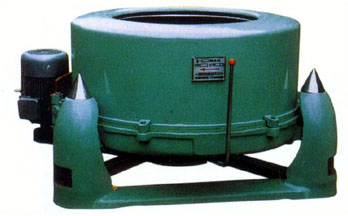

Z751-1200型三足式离心脱水机

蒸发加热不锈钢反应锅

技术参数 容积 内锅直径mm 夹套直径mm 电机功率 50 Ø400 Ø500 1450N/0.6KW 500 Ø900 Ø1000 1450N/161KW 1000 Ø1200 Ø1300 1450N/4KW 3000 Ø1500 Ø1600 1450N/5.5KW 5000 Ø1700 Ø1800 1450N/7.5KW

电加热碳钢不锈钢反应锅系列

技术参数 容积 内锅直径mm 夹套直径mm 减速机型号 电机功率 重量 50 Ø400 Ø600 M3 1450N/0.6KW 270 200 Ø600 Ø800 M3 1450N/1.1KW 607 500 Ø900 Ø1100 M6 1450N/2.2KW 930 1000 Ø1100 Ø1300 M8 1450N/4KW 1610 2000 Ø1300 Ø1500 M8 1450N/4KW 2900

电加热碳钢不锈钢反应锅系列

技术参数 容积 159 273 325 400 500 600 800 1000 公称压力 MPa 0.6　　　　　1.0　　　　　1.6　　　　　2.5 换热面积 M2 1-370 换热管长 m 1.0 1.5 2.0 2.5 3.0 3.5 4.5 6.0 换热管规格 mm Ø25*2.5(碳素钢) Ø25*2(不锈钢)

储罐

技术参数 规格mm Ø600 Ø700 Ø800 Ø1000 Ø1200 容积M3 0.5 0.6 1 15-2 4 工作压力MPa 0.8 0.8 0.8 0.8-1.0 0.8 重量kg 230 260 445 713-708 1237 规格mm Ø1400 Ø1600 Ø1800 Ø2200 Ø2800 Ø3600 容积M3 6 8 10 20 30 50 工作压力MPa 0.8 0.8 0.8 0.4 0.4 0.4 重量kg 1760 2072 2500 4390 6510 11265

浮头式冷凝器

技术参数 规格mm 400 600 800 1000 公称压MPa 1.0 1.6 2.5 2.5 冷却面积M2 3 8 10 12

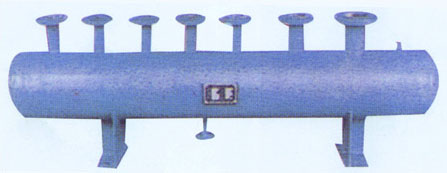

分汽包

规格：Ø159 Ø219 Ø325 Ø400 Ø500 Ø600 Ø800
