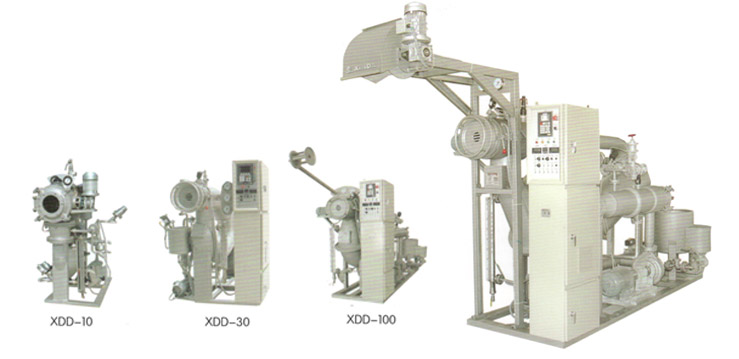

XDD 高温高压中样染色机
本机以生产小批量织物为设计目标。低浴比耗费功率少织物运转速度快保证染色效果和质量。可直接用于正常生产的处染工艺。本系列分别有1公斤、5公斤、1 0公斤、30公斤、50斤，100公斤共六种规格载量供选择。
一、工程原理图：
V1 增压润 V2 卸压阀 V3 门卸压阀 V4 滥流阀 v5 进水阀 V6 排污阀 V7 蒸汽阀 V8 冷却阀 V9 冷却出水阀 V10 疏水阀 Vl1 止回阀 V12 进料 V13 反冲 V14 回水 V15 蒸汽加热 V16 进水 V17 排水
二、标准结构
1、机身和所有与染液接触部分均采用进口高度抗腐 蚀不锈钢制造
2、不锈钢泵提供染液循环
3、捉升辊由变频器控制的马达驱动
4、配备注料泵和阀门系统的加料泵
5、高效热交换器
6、水位显示器
7、风动入水和排水阀门
三、技术参数
| 型号 | 载量kg | 总功率kW | 尺寸(mm) | ||
| 长 | 宽 | 高 | |||
| XYD-1 | 0.8-1 | 1. 895 | 1400 | 1170 | 1800 |
| XYD-5 | 3-5 | 2.66 | 1650 | 1650 | 1800 |
| XYD-10 | 7-10 | 6.95 | 2450 | 1050 | 2060 |
| XYD-30 | 20-30 | 9.2 | 4600 | 1400 | 2650 |
| XYD-50 | 40-50 | 9.2 | 4600 | 1400 | 2650 |
| XYD-100 | 80-100 | 11.2 | 6200 | 1700 | 2650 |
XDD-1000A高温双环松式环保染色机
1、该机融合了兴达染机的超卓设计优点并采用新型的喷嘴系统及织物提升扩散系统，显著地提高载布量及布速降低浴比并确保织物获得均匀的 染色效果及优良手感，该机的适应性广泛是处染棉，棉纤，混纺和化纤织物的理想设备。
2、技术数据
最高工作温度：140℃ 最高工作压力0.38MPA
升温率：25℃-100℃ 平均5℃/分钟（以饱和蒸汽压力0.7 MPA计）
降温率：130℃-100℃ 平均3℃/分钟 100℃-85℃平均2℃/分钟
3.标准结构
● 机器所有与染液接触部分均采用进口高抗腐蚀不锈钢制造
● 储布槽内铺高强度铁氟龙管
● 高效不锈钢离心泵，变频软起动
● 可调式JTZ双级喷嘴
● 数字式转速表配变速提升马达，由变频器驱动
● 配备注料泵、搅拌器的大容量加料桶
● 高效换热器及过滤器
● 自动控制水位尺
● 喷洒清洗装置
● 出布辊
● 全不锈钢工作平台
4、技术参数
| 型号 | 管数 | 载量 | 总功率 | 尺寸(mm) | ||
| 长 | 宽 | 高 | ||||
| XYD-300A | 1 | 200-300 | 20.9 | 6920 | 2030 | 3150 |
| XYD-400A | 1 | 300-400 | 24.4 | 8420 | 2030 | 3150 |
| XYD-500A | 1 | 400-500 | 24.4 | 9920 | 2030 | 3150 |
| XYD-800A | 2 | 650-800 | 45.05 | 8420 | 3850 | 3150 |
| XYD-1000A | 2 | 800-1000 | 45.05 | 9920 | 3850 | 3150 |
| XYD-1200A | 3 | 1000-1200 | 54.95 | 8420 | 4780 | 3205 |
| XYD-1500A | 3 | 1200-1500 | 54.95 | 9920 | 4780 | 3205 |
| XYD-1600A | 4 | 1300-1600 | 68.9 | 8420 | 6680 | 3205 |
| XYD-2000A | 4 | 1600-2000 | 68.9 | 9920 | 6680 | 3205 |
XDD-500D 双溢流高温高速染色机
XXD-D系列高温高速双溢流染色机采用溢流与喷射双用式喷射的独特设计理念。用户依照不 同布种只须更换喷嘴即可将水流转变成低喷压大水量柔性的纯溢流式水流或高压力高速度的纯喷射式水流。适染范围宽广机织布针织布均可适，用染色质量特佳低成本高效益。适应织物克重范围6D-6DDg/㎡
一、标准结构：
● 机器及所有与染液接触部分均采用进口高度抗腐蚀不锈钢制造
● 储布槽内铺特氟龙板
● 高效不锈钢离心泵、变频软起动
● 中置式多管高效率热交换器及过滤器
● 磁性翻板自动控制液位计
● 配备注料泵、搅拌器的大容器加料桶
● 数字式转速表，配变速提升马达，由变频器驱动 ．
● 出布装置
● 大容量可编程微电脑控制器
● 不锈钢喷望电器控制柜
● 不锈钢操作平台
二、流程图
每一大管内隔成两槽（即同时跑两条布）
三、技术参数
| 项目/型号 | XYD-150D | XYD-250D | XYD-500D | XYD-1000D | ||
| 管数/槽数 | 1/2 | 1/2 | 2/4 | 4/8 | ||
| 容量(最大) | 150 | 250 | 500 | 1000 | ||
| 浴比 | 1：6-10 | |||||
| 最高工作温度℃ | 140℃ | |||||
| 速度 | 喷射 | 0-450 | ||||
| 溢流 | 0-250 | |||||
| 升温速度（20℃-140℃）/分 | 35 | |||||
| 降温速度（140℃-60℃）/分 | 30 | |||||
| 马达总功率（KW） | 20.9 | 20.9 | 38.45 | 68.95 | ||
| 尺寸 | 长 | L1 | 5490 | 6990 | 6990 | 6990 |
| L2 | 6590 | 8090 | 8090 | 8090 | ||
| 宽 | 1700 | 1700 | 3100 | 6050 | ||
| 高 | H1 | 2300 | 2300 | 2300 | 2400 | |
| H2 | 3080 | 3080 | 3080 | 3180 | ||
XDD-C高温高速喷射染色机
一、本机特色
特大容量：a 投资回报快b 降低批量染色的缸差 c 提高上产裁率。
柔性水流：让高级布料受到表面冲击低，以确保不起毛，砂支不扭曲。
独特弯头设计：可达到无死角，涨力小，浴比小的目的。
设计的溢流于喷射双用式喷嘴： 依照不同布种 只须更按喷嘴 即可将水流转变成低喷压水量大，柔性的纯溢流式水流或高压力高速度的纯喷射式水流，选择范围宽广可适用绝大部分，机织布及除双面毛巾纯棉之外的绝大部分针线布都可适用，染色质量特佳，设备投资一次即可得到经济效益。
二、流程图
● 每一大管内隔成两槽{即同时跑两条布）每槽设计容量150KG
● 布长为适中，能符合不同材质循环时间（时附表）的要求
● 因应未来布种朝向短、小、轻、薄之趋势
三、技术参数
| 项目/型号 | XYD-300C | XYD-600C | XYD-1200C | ||
| 管数/槽数 | 1/2 | 2/4 | 4/8 | ||
| 容量(最大) | 150 | 250 | 500 | ||
| 浴比 | 1：6-10 | ||||
| 最高工作温度℃ | 140℃ | ||||
| 容量(最大) | 型号 | 200~300 | 450~600 | 900~1200 | |
| 型号 | 450~650 | 1000~1300 | 2000~2650 | ||
| 速度 | 0-600 | ||||
| 升温速度（20℃-140℃）/分 | 35 | ||||
| 降温速度（140℃-60℃）/分 | 30 | ||||
| 马达总功率（KW） | 27.9 | 53.45 | 88.95 | ||
| 尺寸 | 长 | L1 | 8415 | ||
| L2 | 10070 | ||||
| 宽 | 2150 | 3300 | 6150 | ||
| 高 | H1 | 2080 | |||
| H2 | 2960 | ||||

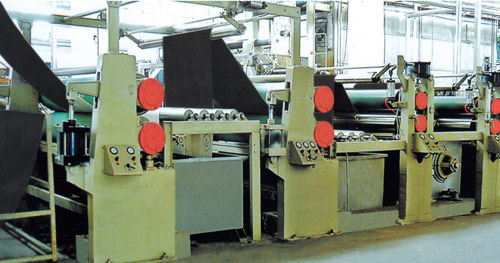

BIR重型水洗机
一、产品用途
本机供毛毯地毯珊瑚绒类织物以及棉涤混纺等织物进行水洗之用。
二、技术特性
● 积木式组合可根据不同的产品和工艺要求任意组合机器流程。
● 公称幅宽2000-2300mm根据用户要求。
● 交流变频同步传动 机械车速20-30m/min根据工艺设定
● 转鼓水洗机 采用梅花型转鼓以280转／分形成强力水流 ● 经转笼由内向外喷射式冲洗有效彻底洗净纤维内部的染料助剂等杂质。洗后绒毛蓬松柔软,不倒毛。
● 二辊轧车钢辊胶辊各一支（直径φ 300mm或230mm） 气动加压，胶辊为丁腈橡胶，结构稳定运转平稳。
● 重型轧车：采用φ350丁腈橡胶辊，气缸恻加压，杠杆原理增大加压，压力达到12-16T。高轧余率有效，节约柔软剂。
● 全机导布辊采用无缝钢管包覆式，刚性好，抗拉强度大，毛毯不起皱。
● 松紧架采用重钮式调节，方便灵活，运转平稳。
● 全机结构紧凑，逐格逆流，有效节约用水。
